Changement de l’ordre d’affichage ou de la disposition des caméras sur enregistreur UNIVIEW

Changement de l’ordre d’affichage ou de la disposition des caméras sur enregistreur UNIVIEW

Vous avez deux possibilités pour changer la disposition ou le nombre de caméras affichées sur la vue de l’enregistreur (sur un écran branché directement à l’enregistreur)

• Depuis l’interface web de l’enregistreur
• Depuis l’interface de l’enregistreur (via son écran)

Modification de l’affichage depuis l’interface web

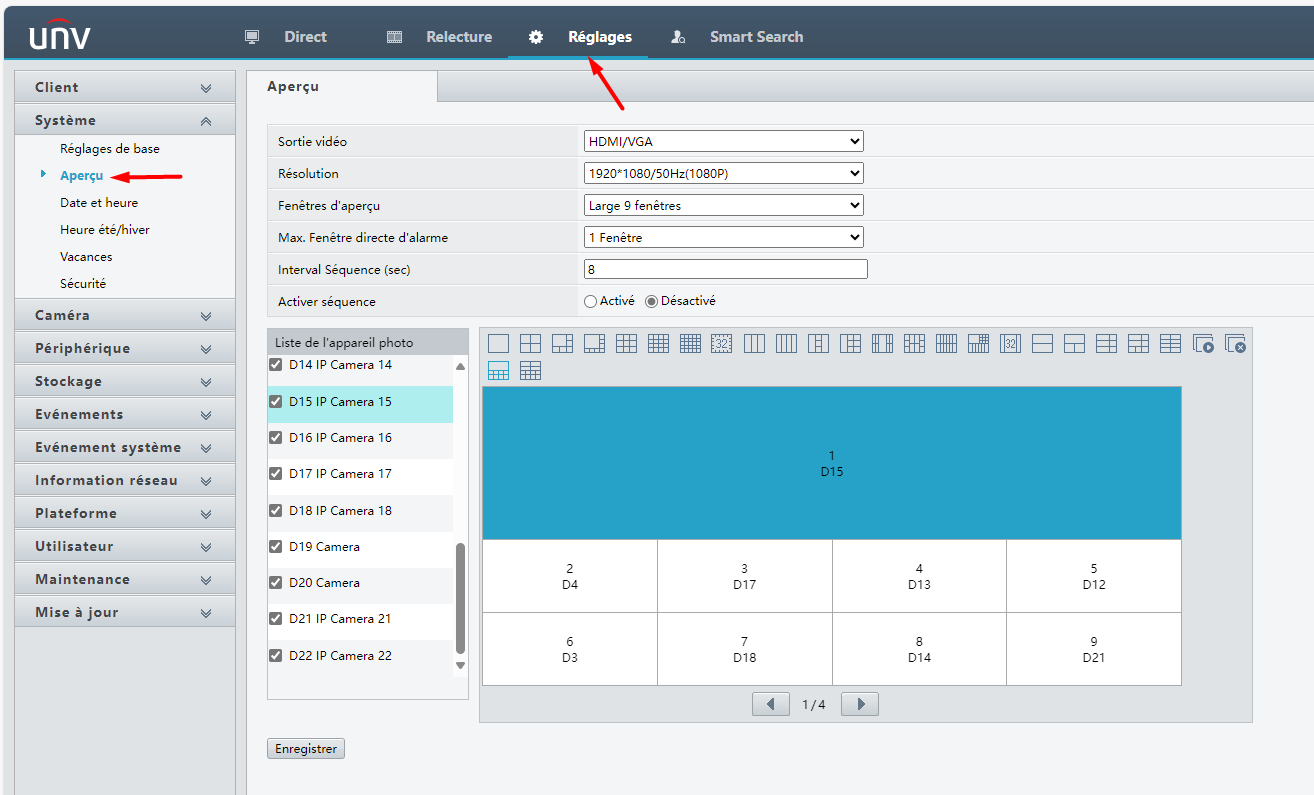

Aller dans le Menu Réglages puis Aperçu

Vous pourrez ici :

• Modifier la sortie vidéo
• Modifier la résolution de l’écran de l’enregistreur
• Modifier le nombre de fenêtres ainsi que la disposition
• Modifier le nombre de fenêtres affichées lors d’une alarme
• Paramétrer des séquences

Sur la plupart des appareils, la sortie vidéo ne sera que HDMI/VGA. Sur les appareils comprenant plusieurs sorties du même type il sera affiché le type avec une numérotation (exemple HDMI 1 et HDMI 2)

Correspond à la résolution de l’enregistreur sur l’écran

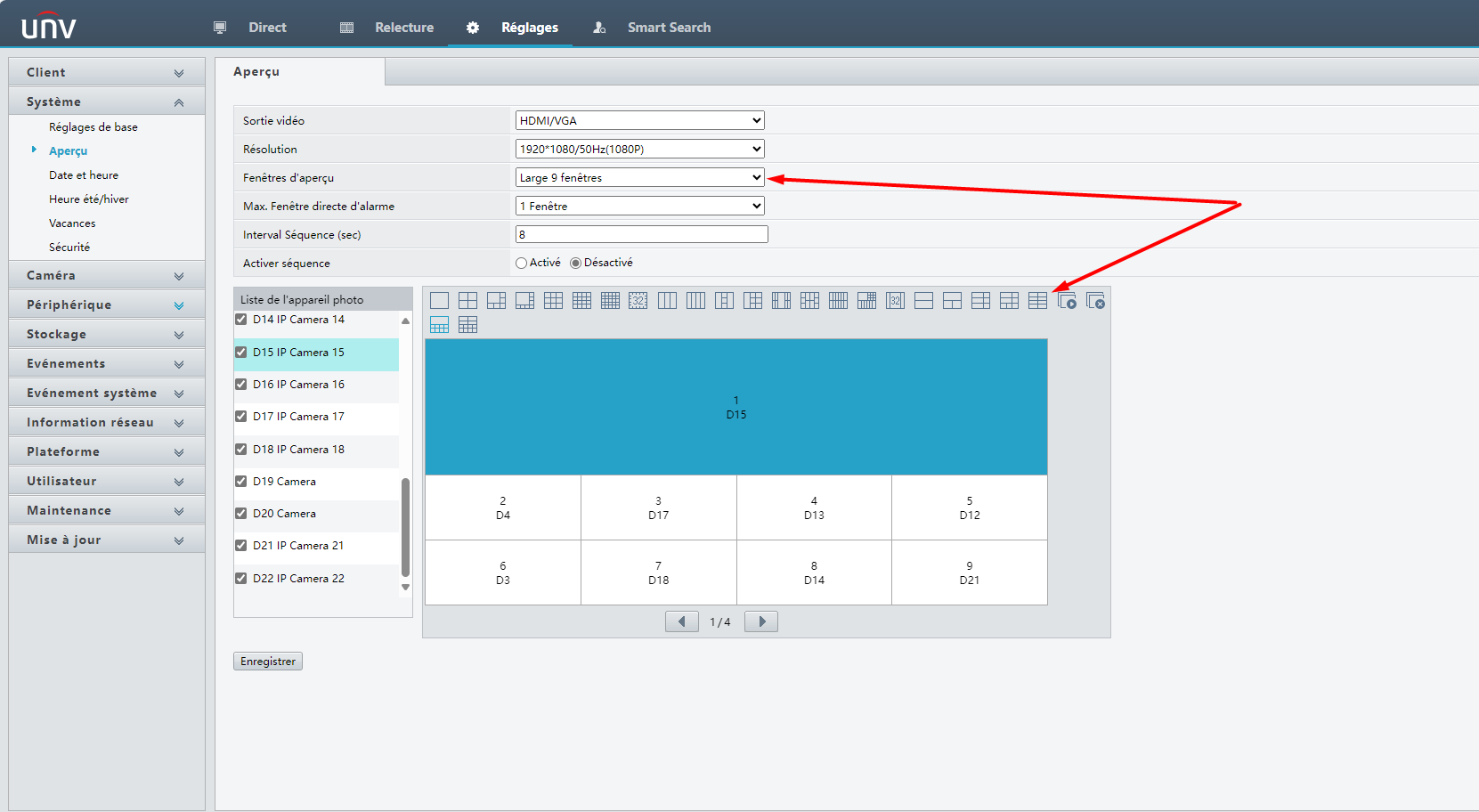

Représente la disposition des écrans de caméras, il est possible de le changer via les logo au-dessus de la visualisation des emplacements de caméras.

Correspond au nombre de fenêtres affichées lors d’une alarme (fenêtre pop-up lors d’une alarme de mouvement)

Permet l’activation de séquences qui correspond au changement de page (par exemple sur la configuration actuelle l’appareil mettra 8 secondes pour passer de la page 1 à la page 2). La séquence repassera à la page 1 quand il n’a pas de camera sur la page.

Configuration des emplacements caméras

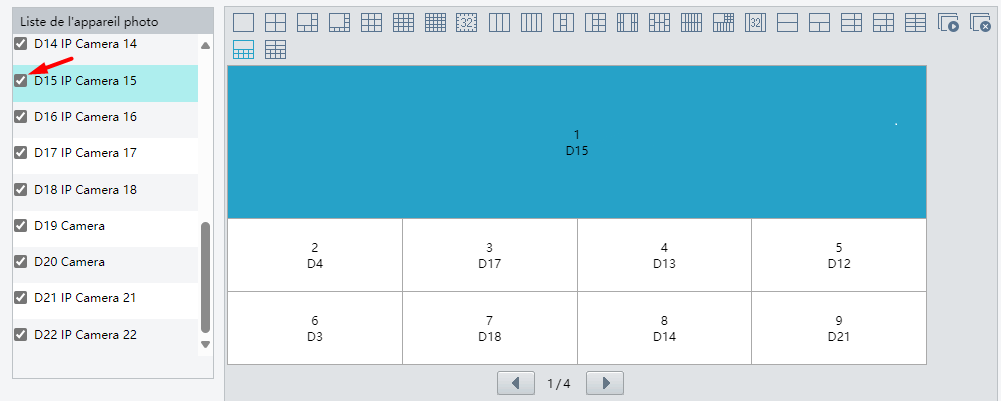

Après avoir choisi le type de positionnement (fenêtre d’aperçu) vous pourrez configurer vos emplacements de caméra.  Pour sélectionner un emplacement, cliquez sur une case, celle-ci passera alors en bleu ; Vous pourrez alors ajouter ou retirer un caméra sur la case sélectionnée en cochant ou décochant un canal de caméra

Pour voir si un emplacement est déjà occupé, regardez en dessous du numéro de la case, si vous avez un numéro de canal (représenté par un ‘D’ suivi d’un numéro) alors l’emplacement est déjà occupé.

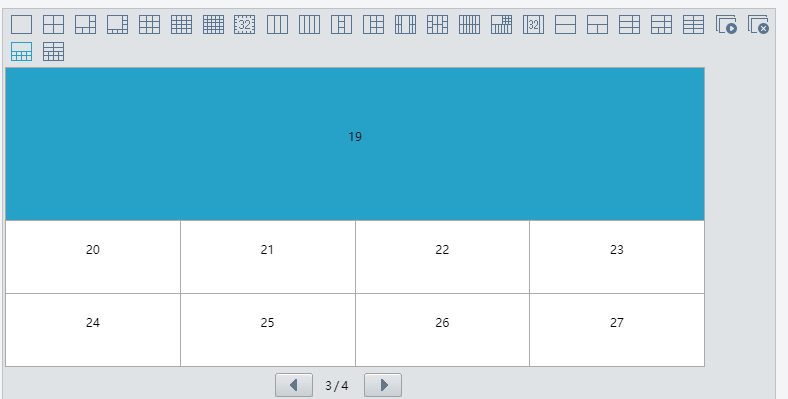

Exemple d’emplacement non occupé :

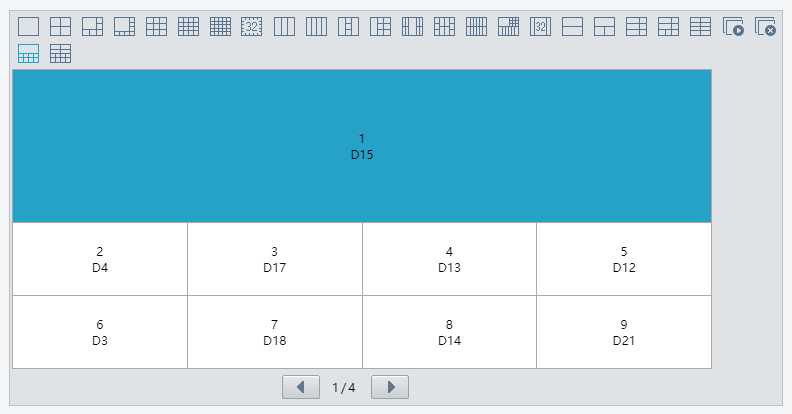

Exemple   d’emplacement occupé :

Modification de l’affichage depuis l’interface enregistreur

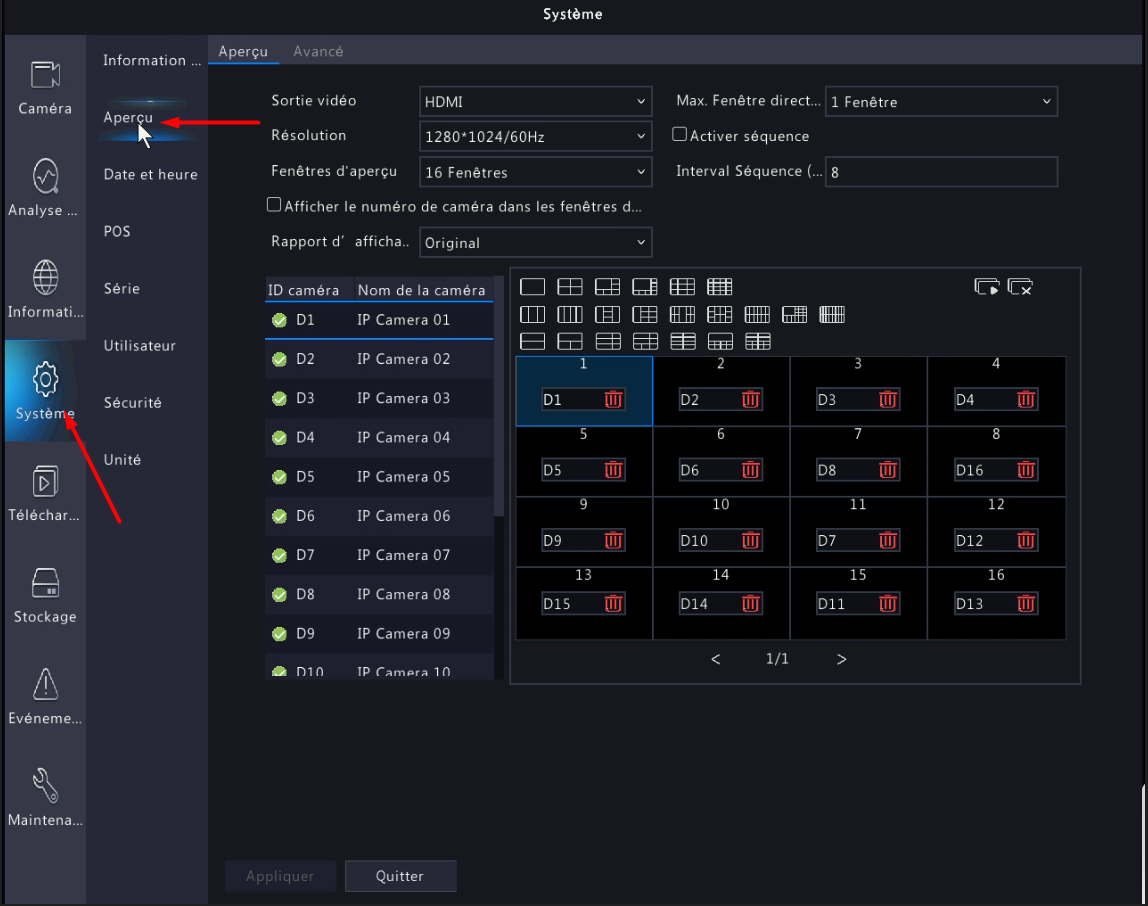

Pour accéder au paramétrage pour la modification de l’affichage des caméras, vous devez accéder au Menu de l’enregistreur Système -> Aperçu

Les options présentes sur cette page sont les mêmes que ceux de l’interface web, cependant nous avons 2 nouvelles options :

• L’affichage des numéros de caméra
• Le rapport d’affichage

Permet l’affichage de l’ID des caméras en bas à gauche des fenêtres d’enregistrement

Permet de choisir entre original ou étendue, il permet de choisir si vous souhaitez avoir l’image des caméras en résolution originale (résolution de la caméra) ou en résolution étendue (grossissement de l’image pour compléter la case. Attention : Une image floue peut apparaitre)

Configuration des emplacements caméras

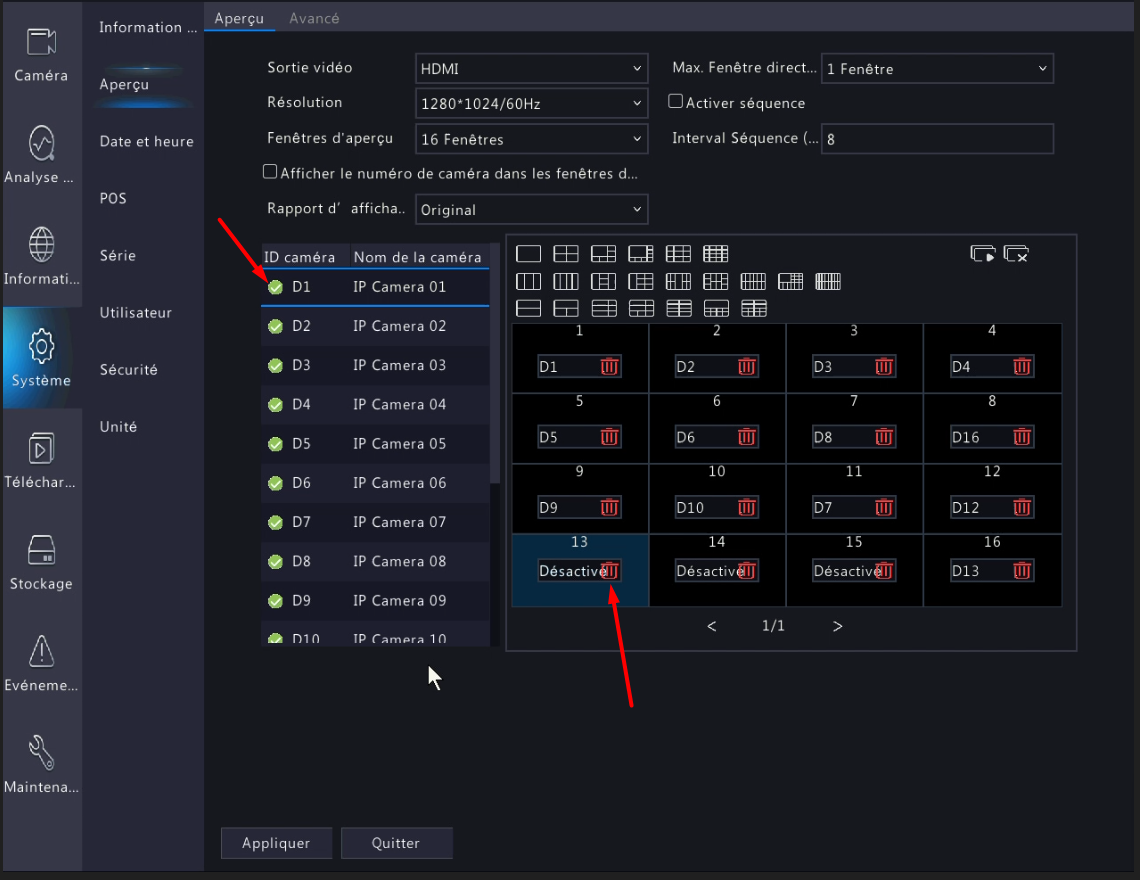

Après avoir choisi le type de positionnement (fenêtre d’Aperçu) vous pourrez configurer vos emplacements de caméra.  Pour sélectionner un emplacement, cliquez sur une case. Celle-ci passera alors en bleu.

Vous pourrez alors ajouter une caméra sur la case sélectionnée en cochant le cercle à côté de l’ID de la caméra (ou cliquer sur le logo en forme de poubelle pour enlever la caméra.)
