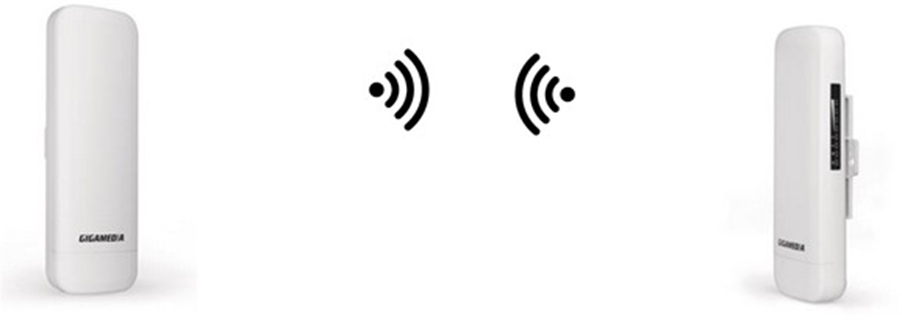

GGM WAPEXT24 - Création d'un Pont WiFi en Mode Manuel

Valable pour les références suivantes :

- GGM WAPEXT24

- GGM WAPEXTD

Ce qu'il faut savoir avant de commencer :

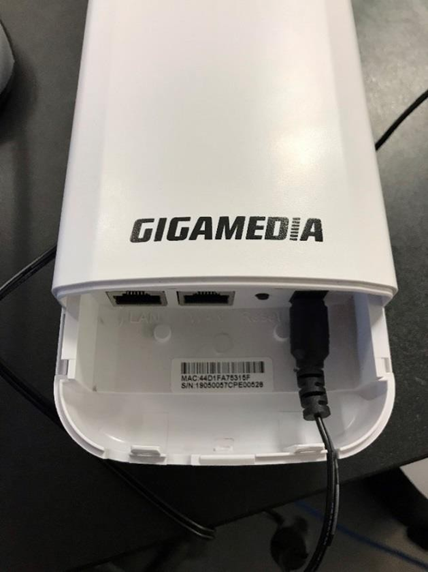

Chaque borne possède une adresse MAC LAN unique, elle est indiquée sur l'étiquette de la borne :

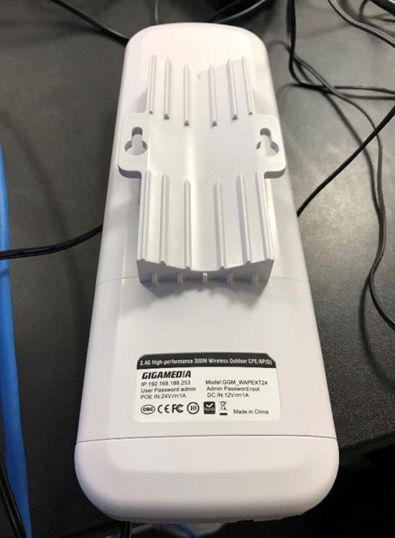

Mais elle possède aussi une adresse IP d'usine notée sur l'étiquette au dos indiquant aussi le modèle de la borne ainsi que les mots de passe d'origine (nous aurons par la suite besoin du mot de passe "admin" pour nos manipulations) :

une fois que vous avez noté ces informations nous allons pouvoir configurer votre réseau afin de pouvoir accéder au paramétrage de vos bornes via l'interface web.

Rendez-vous dans votre "Centre réseau et partage" de votre ordinateur -> "modifier les paramètre de la carte"

clique droit sur la carte réseau LAN (Connexion au réseau local) -> Propriétés -> Double clique sur protocole internet version 4 (IPV4).

Ensuite entrez une IP différente de l'IP d'usine de la borne adin d'être dans son "sous réseau" :

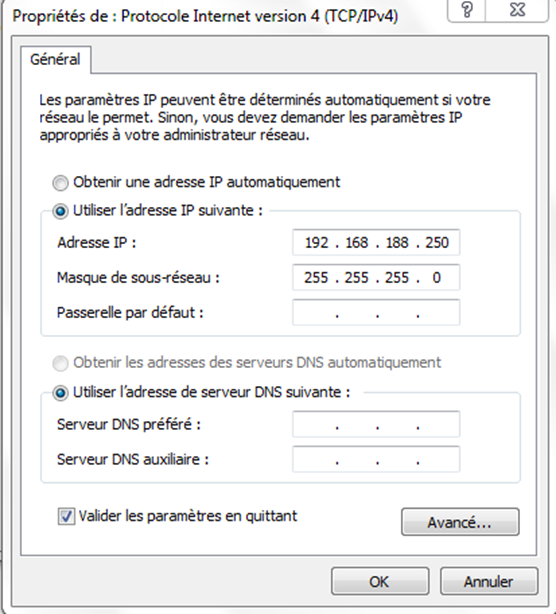

Voici un exemple concret, le masque de sous-réseau s'indiquera tout seul, n'oubliez pas de cocher la case "valider les paramètre en quittant" afin d'enregistrer les modifications.

Une fois que le port LAN de votre ordinateur est configuré nous n'aurons plus besoin de toucher aux paramètre de votre ordinateur.

Vous pouvez dès à présent Alimenter vos 2 bornes Wi-Fi (alimentation 12V)

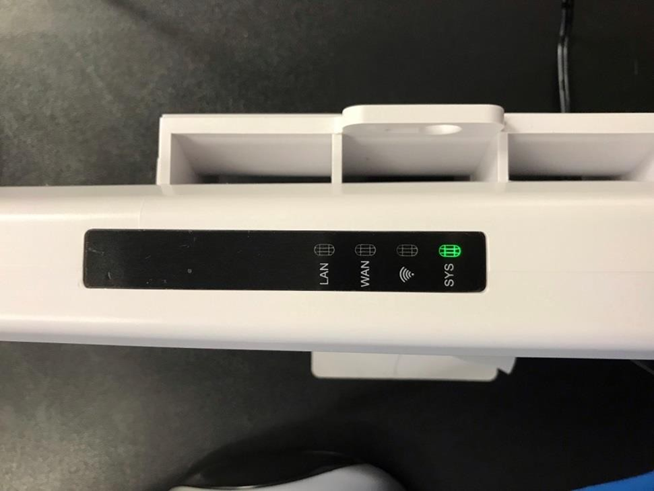

Vérifier que le voyant SYS apparaisse en vert pour chaque caméra :

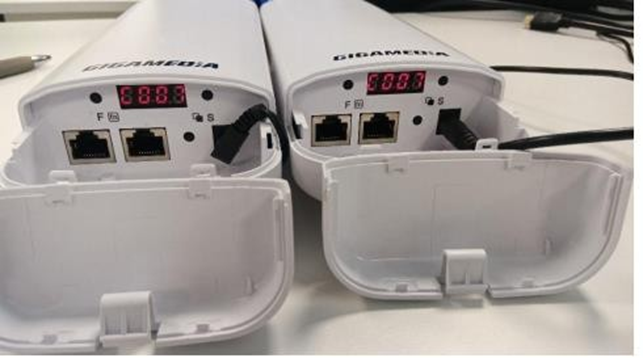

Une fois que vous avez branché vos caméras et vérifier que le voyant SYS clignote en vert, par précaution nous allons remettre les paramètres de la borne par défaut (au cas où vous y aurez déjà apporté des modifications), restez appuyé sur le bouton reset pendant 10 Secondes puis relâchez, un pont rouge tournera dans l'écran jusqu'à l'apparition d'un code "C007"

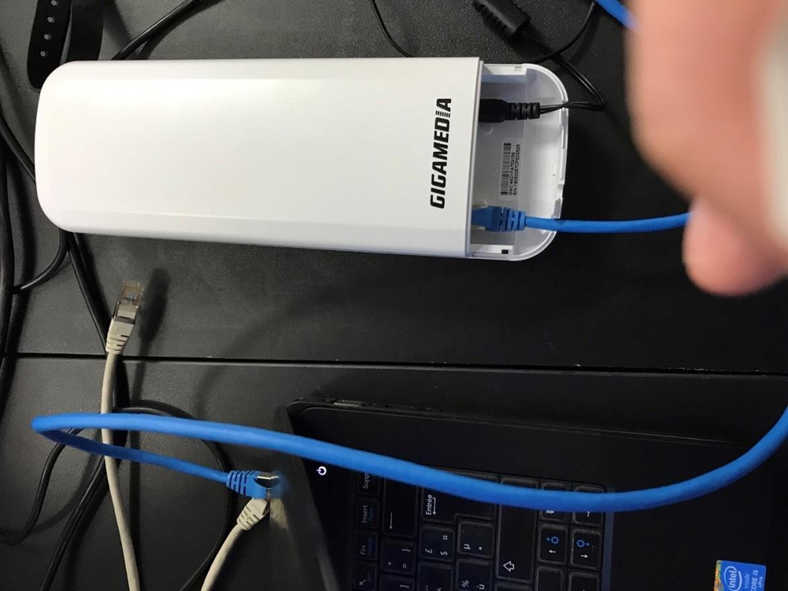

Ensuite il ne vous reste plus qu'à brancher 1 et 1 seul de vos bornes wifi au réseau auquel votre ordinateur est connecté, vous pouvez très bien vous brancher directement sur votre ordinateur s'il possède un port réseau.

Après quelques instants, ouvrez une page INTERNET et entrez en URL l’IP d’usine de votre borne que vous venez de connecter à votre réseau :

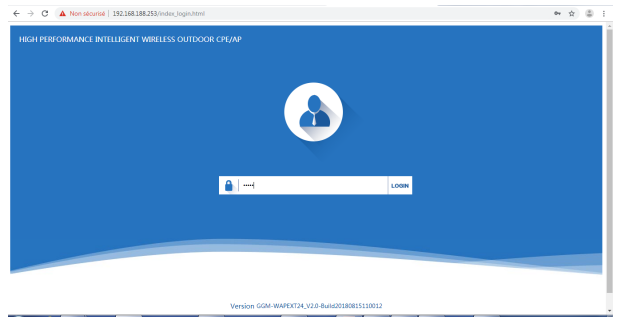

Vous accéder donc au menu de connexion, le mot de passe par défaut est « admin » :

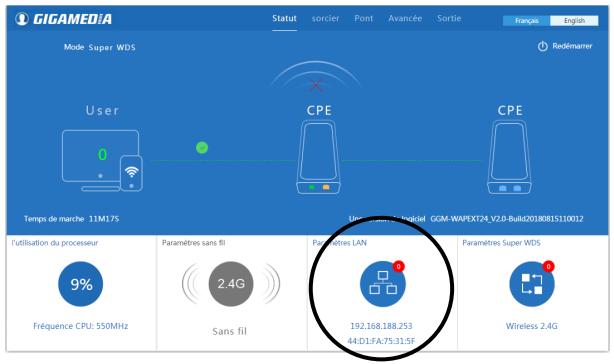

Une fois connecté vous arriverez sur le tableau de bord, nous allons commencer par donner une IP fixe à notre borne n’appartenant à aucun autre équipement du réseau :

Vérifiez que l’adresse MAC indiqué correspond bien à celle de votre borne avant d’y apporter toute modification !

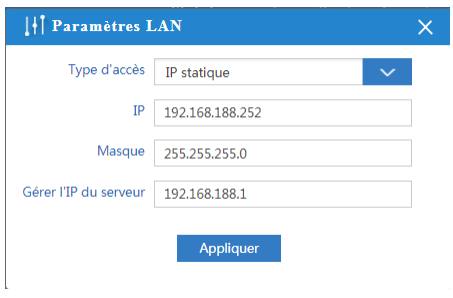

Voici un exemple : (NE CHANGEZ QUE L’IP)
A noter qu’il va être important de retenir ces informations

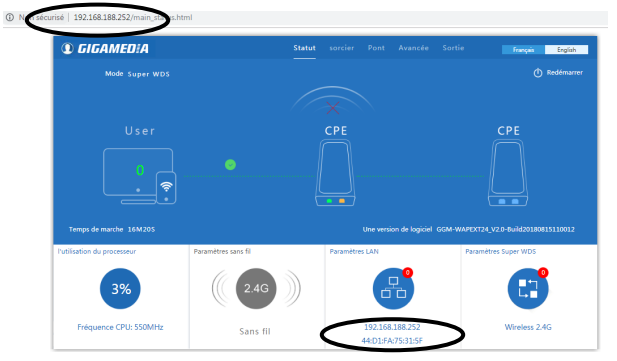

Une fois que vous aurez validé les paramètres vous allez automatiquement être ramené à la page de connexion, en faite vous avez été reconnecté sur le nouveau lien, puisque vous avez changé l’IP, l’URL de la borne wifi change aussi !

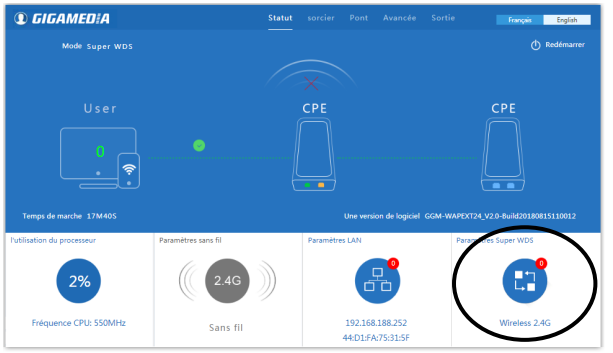

Ensuite vous pouvez cliquer sur « Paramètres Super WDS » :

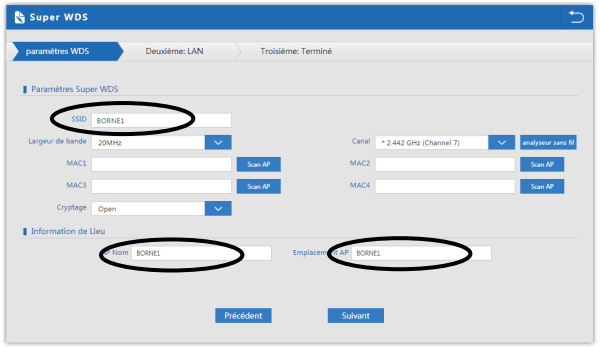

Indiquez un nom à la borne afin de la retrouver plus facilement par la suite, nous ne pouvons pas encore complétement la paramétré, nous allons activer sa diffusion en lui donnant un nom :

Les seuls champs à modifier ont été entourés

Ensuite vous pouvez faire « Suivant » « Suivant ».

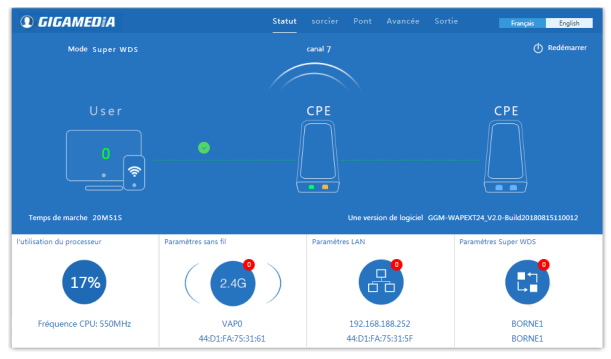

Vous pourrez constater la chose suivante :

On à bien notre borne nommé BORNE1, avec l’ip 192.168.188.252 et avec pour ADRESSE MAC DE DIFFUSION 44 : D1 : FA : 75 : 31 : 61

Une fois que cela est fait nous allons faire de même pour l’autre borne wifi, débranchez la borne wifi du réseau (pas besoin d’enlever l’alimentation) et connecter l’autre borne et accédez-y sur l’interface WEB.

La chose que nous allons faire sur cette borne et que nous n’avons pas fait précédemment est la suivante :

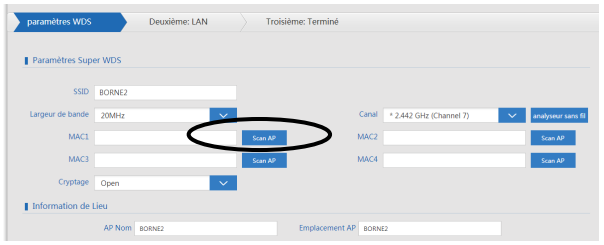

Nous allons attribuer la borne 2 à la borne 1 pour créer LE pont wifi

Vous allez sélectionner la BORNE1 que nous avons configuré juste avant, vérifiez bien que le nom et l’adresse MAC DE DIFFUSION soient la même que celle configuré précédemment !

Appuyez sur « Choix ».

Une fois fait, retenez de nouveau l’adresse MAC DE DIFFUSION , de la 2 ème borne WIFI.

Débranchez du réseau cette 2ème borne et reconnectez-vous avec la première,

De nouveau nous allons lui attribuer la BORNE2 que nous venons de paramétrer :

Une fois que cela est fait, vos bornes sont alimentées, une est connecté au réseau sur lequel se trouver votre ordinateur, et une autre borne est juste alimentée.

Nous allons maintenant tester le bon fonctionnement du pont, pour cela c’est très simple.

Ne soyez pas connecté en Wi-Fi sur votre ordinateur.

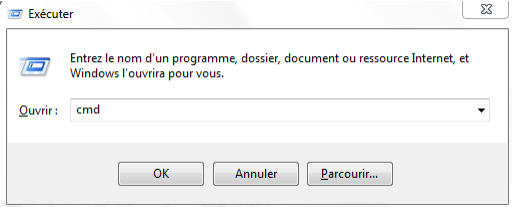

Si vous êtes sur windows faites les touches WINDOWS enfoncé puis R une fois, puis écrivez « cmd » et faites entrée :

Vous aurez une invite de commande, nous allons envoyer des « ping » à nos bornes pour savoir si nous y sommes bien connecté.

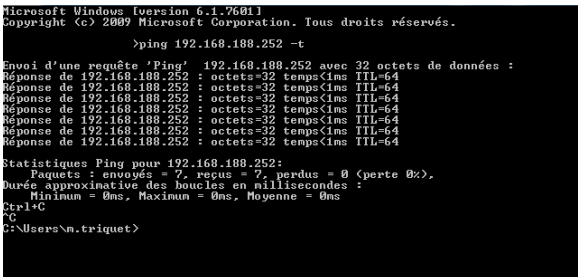

En toute logique la borne connecté directement à votre réseau répond car vous êtes sur le même réseau :

Ici nous avons envoyé un signal à la borne connecté à notre réseau, le -t permet d’en envoyer à l’infini, si vous souhaitez interrompre l’envoie faites CTRL+C.

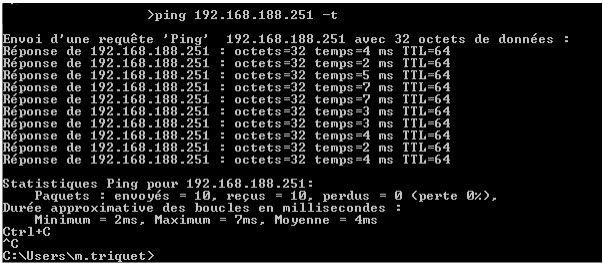

Nous avons donc un signal, maintenant faisons de même avec la 2ème borne qui n’est quant à elle alimenté que par du courant et n’a aucun port de connecté :

Cela fonctionne, le pont Wi-Fi est bien en place
